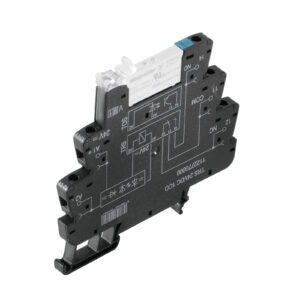

RỜ LE ĐỆM CÁCH LY NGÕ RA PLC SIÊU MỎNG WEIDMÜLLER TERMSERIES TRS

1. Ứng dụng thực tế

Vị trí lắp đặt: Lắp đặt trực tiếp trên thanh ray DIN rail TS 35 ngay bên dưới các module ngõ ra số (DO) của PLC/DCS bên trong tủ điều khiển máy tự động hóa, dây chuyền sản xuất, tủ BMS tòa nhà và hệ thống xử lý nước thải.
Đối tượng và Mục đích sử dụng:
- Bảo vệ chống cháy bo mạch PLC: Đóng vai trò làm rờ le đệm trung gian (Interface / Interposing Relay), gánh dòng tải thay cho cổng transistor của PLC, triệt tiêu hoàn toàn nguy cơ chập mạch hoặc xung điện ngược phá hủy ngõ ra PLC đắt tiền.
- Khuếch đại tín hiệu điều khiển: Nhận lệnh kích 24 VDC công suất nhỏ từ PLC để đóng cắt trực tiếp các tải công suất lớn hơn như van điện từ khí nén, cuộn hút khởi động từ (contactor), còi đèn báo hoặc điện trở nhiệt lên tới 250 VAC / 6 A.
- Chuyển đổi mức điện áp linh hoạt: Chuyển đổi tín hiệu ngõ ra 24 VDC của PLC sang đóng ngắt mạch tải xoay chiều 220 VAC một cách an toàn và độc lập hoàn toàn về điện thế.
- Tối ưu mật độ lắp đặt: Thiết kế bề ngang siêu mỏng chuẩn 6.4 mm ăn khớp hoàn hảo với mật độ kênh của các module PLC 8/16/32 kênh, tiết kiệm đến 70% diện tích thanh ray tủ điện.

Dòng sản phẩm: TERMSERIES (TRS Interface Relay) – Weidmüller.
Quy cách bộ sản phẩm: Khối rờ le hoàn chỉnh tích hợp sẵn chân đế vặn ốc và rờ le con bên trong.
Điện áp cuộn hút điều khiển (Coil voltage): 24 VDC (tương thích ngõ ra DO của mọi hãng PLC: Siemens, Mitsubishi, Omron, Schneider,…).
Công suất tiêu thụ cuộn hút: Siêu tiết kiệm, chỉ xấp xỉ 280 mW (không làm quá tải nguồn cấp I/O của PLC).
Cấu hình tiếp điểm: 1 cặp tiếp điểm chuyển đổi (1 C/O – SPDT).
Dòng tải định mức tiếp điểm: 6 A (tại điện áp 250 VAC hoặc 30 VDC).
Công suất đóng cắt tối đa: 1500 VA (AC) / 144 W (DC).
Vật liệu tiếp điểm: Hợp kim bạc AgNi chống mài mòn, chống phóng hồ quang và chống dính tiếp điểm.
Mạch bảo vệ cuộn hút tích hợp: Có sẵn diode dập xung điện áp ngược (Free-wheeling diode) và bảo vệ chống cắm ngược cực tính.
Chỉ thị trạng thái: Đèn LED màu xanh lá (Green) sáng rõ khi PLC xuất lệnh đóng ngắt.
Kiểu kết nối: Cầu đấu dạng vặn ốc siết hướng về phía trước, chống tuột dây trong môi trường rung chấn.
Kích thước module: Rộng 6.4 mm x Cao 89.6 mm x Sâu 87.8 mm.

Thiết kế “đo ni đóng giày” cho PLC (Siêu mỏng 6.4 mm): Tiết kiệm đến 70% không gian mặt ray so với việc dùng rờ le trung gian 8 chân truyền thống; dễ dàng xếp thành một dãy 16 hoặc 32 con rờ le thẳng hàng dưới module PLC mà không lo chật tủ.
Bảo vệ ngõ ra Transistor PLC bằng Diode tích hợp: Cuộn hút 24VDC đã tích hợp sẵn mạch triệt tiêu điện cảm tự cảm sinh ra khi ngắt dòng, loại bỏ xung gai điện áp đánh ngược về cổng xuất của PLC, không cần phải đấu thêm diode ngoài.
Bảo vệ tài sản và chi phí bảo dưỡng: Tạo vùng đệm cách ly an toàn; nếu phụ tải ngoài hiện trường có xảy ra sự cố chạm chập, ngắn mạch thì chỉ cần thay rờ le con vài chục nghìn, giữ an toàn tuyệt đối cho bộ điều khiển PLC hàng chục triệu đồng.
Đèn LED chỉ thị kênh trực quan: Đèn LED xanh gắn trên thân rờ le phản hồi tức thì theo lệnh PLC, giúp kỹ sư lập trình và thợ bảo trì kiểm tra nhanh tình trạng thông mạch (I/O check) mà không cần dùng đồng hồ đo dò từng dây.
Thay thế nóng tiện lợi: Cần gạt đẩy rờ le thông minh hỗ trợ rút thay thế rờ le con bên trong nhanh chóng chỉ trong vài giây mà không cần tháo dây điện trên chân đế.
