GIẢI PHÁP CHỐNG SÉT LAN TRUYỀN CHO KHU VỰC NGUY HIỂM

1. Ứng dụng thực tế

Vị trí lắp đặt: Lắp trực tiếp vào cổ ren kết nối cáp (M20x1.5) của các thiết bị đo ngoài hiện trường, đầu đo cảm biến, bộ chuyển đổi tín hiệu (Transmitter) hoặc vỏ hộp đấu nối cáp tại các khu vực nguy hiểm có nguy cơ cháy nổ cao (Zone 0, Zone 1, Zone 2).
Môi trường chuyên dụng:
- Nhà máy lọc hóa dầu, kho chứa xăng dầu, trạm phân phối khí gas hóa lỏng (LPG/LNG).
- Nhà máy hóa chất, phân bón, dược phẩm và các xưởng sản xuất có phát sinh bụi cháy (bụi than, bột ngũ cốc, mùn cưa).
- Hệ thống bồn bể chứa ngoài trời, khu vực xử lý nước thải công nghiệp dễ tích tụ khí sinh học.
Đối tượng và Mục đích sử dụng:
- Triệt tiêu và chuyển hướng dòng xung sét lan truyền, quá áp đột biến do sét đánh cảm ứng hoặc thao tác đóng cắt phụ tải công suất lớn ngoài hiện trường.
- Bảo vệ trực tiếp các bo mạch điện tử nhạy cảm bên trong transmitter đo mức, áp suất, nhiệt độ, lưu lượng hoạt động ở cấp điện áp 24 V.
- Duy trì độ an toàn phòng chống cháy nổ tuyệt đối nhờ thiết kế vỏ đúc kim loại đạt chuẩn Ex d / Ex ia, ngăn ngừa phóng tia lửa điện ra môi trường xung quanh.

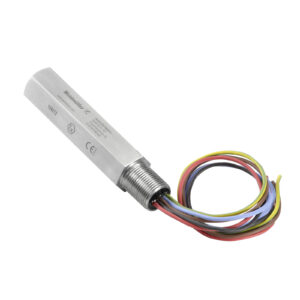

Dòng sản phẩm: Weidmüller VARITECTOR CON (VCG Series).
Điện áp định mức (Un): 24 VDC / 24 VAC.
Điện áp hoạt động liên tục tối đa (Uc): 32 VDC / 28 VAC.
Số lượng dây bảo vệ: 4 dây tín hiệu (4-wire protection / bảo vệ cho 2 vòng lặp tín hiệu hoặc tín hiệu 4 dây).
Dòng định mức (In): 0.5 A.
Dòng xung xả danh định (8/20 µs) In: Lên tới 10 kA (tổng dòng xả bảo vệ cực mạnh).
Cấp bảo vệ điện áp (Up): Mức điện áp dư sau triệt tiêu rất thấp, bảo vệ vi mạch đầu đo tối ưu.
Kiểu ren kết nối cơ khí: Ren chuẩn hệ mét M20 x 1.5 mm (lắp trực tiếp vào thân cảm biến/transmitter).
Vật liệu thân vỏ: Thép không gỉ (Inox / Stainless steel) chịu ăn mòn hóa chất và hơi muối biển.
Cấp bảo vệ vỏ ngoài: IP67 (ngăn bụi xâm nhập hoàn toàn và chống ngâm nước tạm thời).
Tiêu chuẩn phòng chống cháy nổ: Đạt chứng nhận quốc tế ATEX, IECEx chuyên dùng cho vùng nguy hiểm (Ex d, Ex ia)

Thiết kế vặn ren trực tiếp M20x1.5 thông minh: Thiết bị được thiết kế dạng đầu ốc vặn ren trực tiếp vào cổng dẫn cáp của cảm biến/transmitter hiện trường, không chiếm diện tích trong tủ điện và bảo vệ thiết bị ngay tại nguồn phát sinh xung sét.
Đạt chuẩn an toàn cháy nổ quốc tế ATEX / IECEx: Đảm bảo khả năng chịu áp lực nổ nội bộ và cách ly nguồn nhiệt, cho phép vận hành an toàn tuyệt đối trong các phân xưởng lọc dầu, hóa chất nguy hiểm cấp độ Zone 0/1/2.
Bảo vệ toàn diện 4 dây tín hiệu: Hỗ trợ bảo vệ cùng lúc 4 đường dây tín hiệu trong một ống bảo vệ duy nhất, tương thích cho cả tín hiệu dòng 4-20 mA HART, tín hiệu xung và tín hiệu cảm biến nhiệt RTD/Thermocouple.
Vỏ thép không gỉ nguyên khối bền bỉ: Chịu được môi trường sương muối, dung dịch hóa chất ăn mòn và tia xịt rửa công nghiệp ngoài trời, đảm bảo tuổi thọ làm việc lâu dài mà không cần bảo dưỡng phức tạp.
